Diagnostické konektory jsou nedílnou součástí moderního automobilu. Umožňují diagnostikovat a číst chyby v elektronických systémech a počítačích automobilů. Každá automobilka může používat jiný typ diagnostického konektoru, ale nejoblíbenější jsou OBD-II a EOBD.

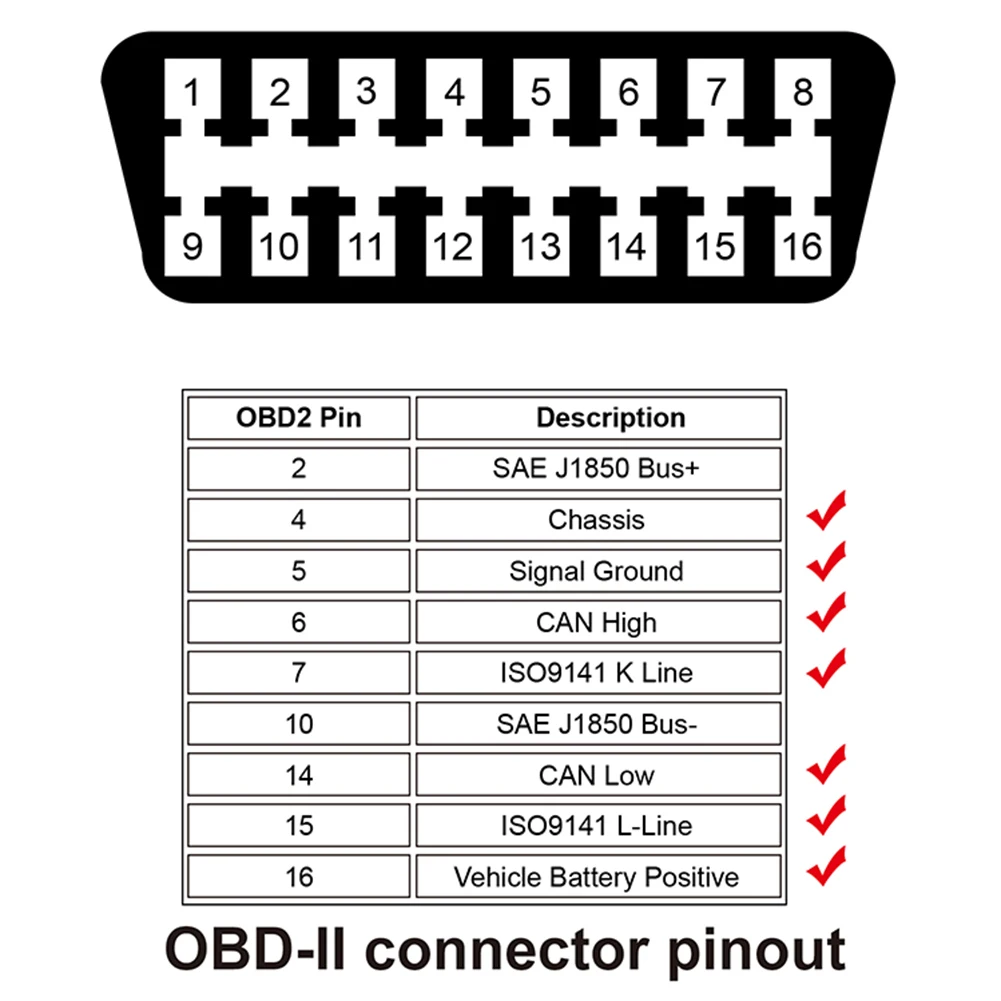

OBD-II (On-Board Diagnostics II) je konektor, který se používá ve vozidlech vyrobených po roce 1996 ve Spojených státech a po roce 2001 v Evropě. Pomáhá mechanikům a majitelům automobilů rychle a přesně identifikovat problémy související s elektronikou vozidla. Konektor OBD-II je standardní a má 16 pinů, které umožňují číst chybové kódy, sledovat parametry motoru a další systémy vozidla.
EOBD (European On-Board Diagnostics) je evropský ekvivalent OBD-II a používá se ve vozidlech vyráběných na evropském trhu. EOBD má také 16pinový konektor a umožňuje podobné operace diagnostiky a čtení chyb jako OBD-II.
Ale kromě konektorů OBD-II a EOBD existují další diagnostické konektory, jako je BMW 20-pinový konektor, Mercedes Benz 38-pinový konektor atd. Tyto konektory se také používají k připojení diagnostického zařízení k vozidlu a poskytují přístup k elektronickým systémům.
Znalost typů diagnostických konektorů je tedy pro automechaniky a automobilové nadšence, kteří diagnostikují svůj vůz, nesmírně důležitá. Každý konektor má svá specifika a může vyžadovat určité způsoby připojení, takže při výběru diagnostického zařízení musíte být opatrní a opatrní.
Různé diagnostické konektory
Existuje široká škála diagnostických konektorů, z nichž každý je navržen pro práci s konkrétním typem nebo modelem vozidla. Mohou se lišit tvarem, velikostí, počtem kontaktů a komunikačním protokolem. Zde jsou některé z nejběžnějších typů diagnostických konektorů:
1. Konektor OBD-II
Konektor OBD-II je standardní konektor pro automobilovou diagnostiku v USA, Evropě a dalších regionech, kde platí předpisy OBD-II. Má 16 pinů a je určen pro připojení diagnostického skeneru nebo softwaru k ECU vozidla. Konektor OBD-II umožňuje číst informace o stavu motoru, elektronické kontrole stability, bezpečnostních systémech a mnoha dalších.
2. Výrobce konektorů
Každý výrobce automobilů může použít svůj vlastní typ diagnostického konektoru. Například konektory OBD-I byly v minulosti běžné a mohou se lišit mezi značkami a modely. Tyto konektory mají často větší počet pinů a podporují specifické komunikační protokoly.
Ostatní výrobci mohou také používat vlastní konektory pro konkrétní modely vozidel. Některé mohou být specifické pro určité systémy, jako je konektor pro připojení k systému vstřikování paliva nebo k diagnostickému systému brzdového systému.
3. Konektory pro specializovanou diagnostiku
Některé specializované typy vozidel nebo zařízení, jako jsou nákladní automobily, autobusy, zemědělská technika nebo stavební technika, mohou pro diagnostiku používat speciální konektory a protokoly.
To je jen několik z různých typů diagnostických konektorů, se kterými se automobiloví diagnostici mohou setkat. Každý konektor má své vlastní vlastnosti a ke svému provozu vyžaduje vhodné vybavení. Pro úspěšnou diagnostiku vozidel je proto důležité mít znalosti a zkušenosti s různými typy konektorů.
Hlavní typy diagnostických konektorů
V automobilovém průmyslu existuje několik hlavních typů diagnostických konektorů, které se používají k připojení skenerů nebo jiných diagnostických zařízení k vozidlu. Každý typ konektoru má svou vlastní specifikaci a používá se pro konkrétní značky a modely vozidel.
1. OBD-II (Palubní diagnostika)
Konektor OBD-II je nejběžnějším typem konektoru a používá se na většině moderních vozidel vyrobených po roce 1996. Poskytuje přístup k různým parametrům výkonu vozidla, jako jsou chybové kódy, diagnostická data a řada dalších informací. Konektor OBD-II má 16 pinů a je obvykle umístěn uvnitř vozu poblíž sloupku řízení.
2. EOBD (Evropská palubní diagnostika)
Konektor EOBD je evropským analogem OBD-II a má také 16 pinů. Je určen pro použití na vozidlech prodávaných v Evropské unii. Konektor EOBD najdeme jak uvnitř vozu, tak pod kapotou.
3. JOBD (japonská palubní diagnostika)
Konektor JOBD je japonský analog OBD-II a má také 16 pinů. Používá se u vozidel prodávaných v Japonsku. Konektor JOBD může mít různá umístění v závislosti na modelu vozidla.
4. CAN (Controller Area Network)
Konektor CAN je novější a pokročilejší typ konektoru používaný na moderních vozidlech. Umožňuje přenášet velké množství dat po vysokorychlostní síti CAN, jako jsou informace o motoru, převodovce, systému kontroly stability a mnoho dalšího. Konektor CAN může mít různý počet kolíků v závislosti na výrobci vozidla.
Níže uvedená tabulka ukazuje hlavní charakteristiky a umístění každého typu diagnostického konektoru:
| Typ konektoru | Počet kontaktů | umístění |
|---|---|---|
| OBD II | 16 | Uvnitř auta, vedle sloupku řízení |
| EOBD | 16 | Uvnitř auta nebo pod kapotou |
| JOBD | 16 | Různá umístění v závislosti na modelu vozidla |
| PLECHOVKA | Různá množství | Různá umístění v závislosti na výrobci vozidla |
Výhody a nevýhody různých konektorů
OBD-I (On-Board Diagnostics I) – první generace diagnostických konektorů. Nejčastěji se vyskytují u starších vozů. Výhodou OBD-I je, že data lze číst bez použití speciálních zařízení. Nevýhodou tohoto typu konektoru je však omezená funkčnost a nutnost použití samostatného softwaru pro práci s různými značkami a modely automobilů.
OBD II (On-Board Diagnostics II) – Jedná se o standardní konektor, který se nachází u většiny nových vozidel. Výhodou OBD-II je velké množství informací, které lze získat ze systémů vozidel, a také možnost využití univerzálních skenerů a softwaru. Nevýhodou konektoru OBD-II je však jeho složitější struktura a vysoká cena zařízení pro jeho použití.
OBD-III (On-Board Diagnostics III) – vývoj v oblasti diagnostických konektorů, který je ve stádiu konceptu. Výhodou OBD-III je plánované sjednocení konektorů pro vozy různých výrobců. Tím se sníží náklady na vývoj a výrobu speciálního zařízení pro diagnostiku různých značek automobilů. Nevýhodou konektoru OBD-III však je, že zatím není k dispozici a neexistuje žádné hotové zařízení pro práci s ním.
Při výběru diagnostického konektoru musíte vzít v úvahu stáří a značku vozidla a také úroveň svých dovedností v automobilové diagnostice. OBD-II je nejběžnější a nejpraktičtější varianta pro většinu vozidel. Při práci se staršími vozidly však může být nutné použít konektor OBD-I. V budoucnu lze s rozvojem OBD-III očekávat sjednocení konektorů a snadnější přístup k informacím ze systémů vozidla.
